TABLICZKI Z WYMIENNYMI CYFRAMI
SPECYFIKACJA TECHNICZNA
Tabliczki orientacyjne z wymiennymi cyframi powstały na bazie wzorców zachodnio-europejskich i przystosowane zostały do warunków polskich tak, aby spełniały polskie normy PN-86/B-09700 oraz ZN-G-3004.
Materiał, z którego tabliczka jest wytwarzana, charakteryzuje się dużą wytrzymałością na uszkodzenia mechaniczne (ABS- duża udarność). Dodatkowym zabezpieczeniem przed pęknięciem lub złamaniem
jest wzmocnienie krawędzi tabliczki na całym jej obwodzie.
Tabliczka orientacyjna produkowana jest w technologii wtrysku dwukolorowego. Metoda ta polega na termicznym połączeniu dwóch kolorów tworzywa ze sobą np. biały
z niebieskim, czerwony z białym, czy żółty z czarnym.
Dzięki temu uzyskujemy wyjątkową trwałość, a symbole
na tabliczce są niezwykle odporne na warunki atmosferyczne, zwłaszcza na degradacje materiału spowodowaną promieniowaniem słonecznym.
W wersji uboższej tabliczka może być pokryta farbą,
która została specjalnie dobrana do materiału ABS-
w technologii sitodruku.
Tabliczka orientacyjna przystosowana jest do montażu

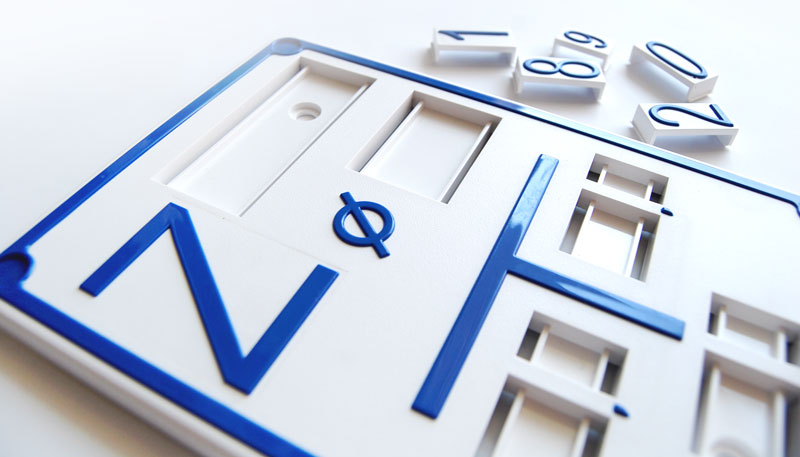

w różnych miejscach: na ścianie, słupkach, słupach itp. Montując tabliczkę na ścianie należy użyć kołków rozporowych, umieszczając je w dwa otwory znajdujące
się w wewnętrznej części tabliczki, które po zamontowaniu zaślepiamy płytkami z cyframi. W ten sposób zabezpieczamy tabliczkę przed odkręceniem przez niepożądane osoby. Drugi wariant, to możliwość skorzystania z czterech otworów znajdujących się w rogach tabliczki, które należy przekłuć od tylnej strony. Te same otwory służą również do przytwierdzania tabliczki
na słupach i słupkach.

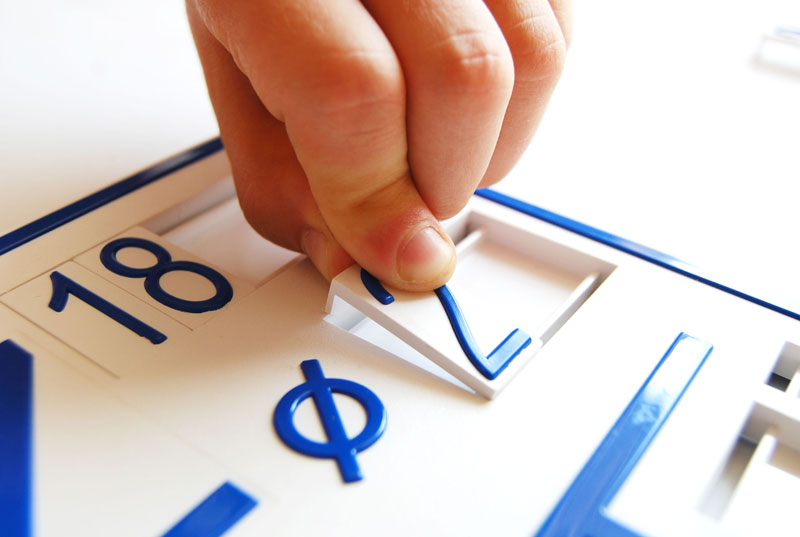

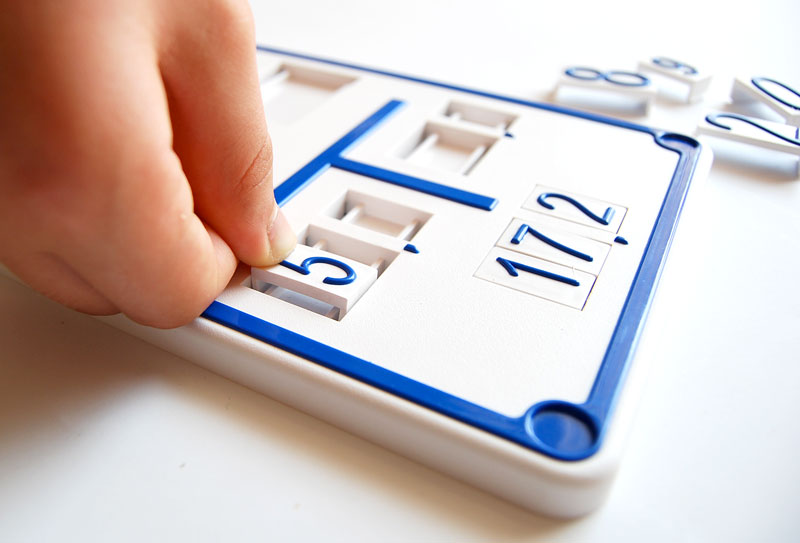

Montaż kostek jest również prosty. Kostki w dwóch rozmiarach, z odpowiednimi cyframi lub czyste, umieszczamy w tabliczce poprzez wciśniecie je na zatrzaski w wolne gniazdo. Zalety stosowania kostek
to niższe koszty montażu tabliczki orientacyjnej, ponieważ umieszczamy je w tabliczce bezpośrednio po dokonaniu stosownych pomiarów. Takie rozwiązanie istotne jest także
w przypadku pomyłki, gdyż kostkę można w prosty sposób wyjąć z gniazda i zamontować ponownie właściwą w tym samym gnieździe.
Niemniej istotna jest też estetyka wykonania tabliczek
oraz ich trwałość. Ujednolicone napisy na tabliczkach
oraz trwały nadruk cyfr, zgodnie z polską normą (zamiast cyfr pisanych ręcznie mazakiem), nie tylko zdecydowanie ułatwia identyfikacje danych umieszczonych na tabliczkach po kilkuletniej eksploatacji, ale także sprawia, że tabliczki orientacyjne dobrze komponują się z elewacją budynku
czy innymi estetycznymi walorami.
Komplet stanowi osiem sztuk kostek dużych i dziewięć małych, z cyframi lub czyste do wypełnienia.
Rząd pierwszy służy do inwentaryzacji tabliczki (5 sztuk), rząd drugi oznacza średnice stosowanej w tym miejscu rury (trzy kostki). W obydwu tych rzędach stosujemy kostkę dużą.
Kostki małe natomiast stosuje się wyłącznie
do oznaczania odległości między tabliczką a przyłączem.
